1.15.108.552/0000 | RAFI

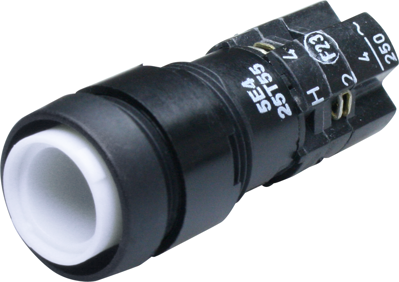

Druckschalter, 4-polig, orange, beleuchtet, 4 A/230 V, Einbau-Ø 16.2 mm, IP40, 1.15.108.552/0000
Leucht-Drucktaster und -Schalter für Lötanschluss Serie LUMOTAST 75 Typ RAFI 1.15.108.
Mit tastender oder rastender Kontaktfunktion; Einbaudurchmesser: 16,2 mm. Befestigung mit Gewindering. Nennspannung/Nennstrom: 12 bis 220 VDC/0,2 A, 12 bis 250 VAC/4,0 A, Anschlussart: Lötanschlüsse, verzinnt, Lampenfassung: T 4,5, für Miniatur-Fernmeldelampen oder LED mit Sockel T 4,5. Bundfarbe: schwarz, Betätigungskraft: 3,0 bis 6,5 N, Betätigungsweg: 2,7 mm, Kontaktausführung: Brücken-Sprungkontakt, Silber, Arbeitstemperatur mit/ohne Glühlampe bzw. LED: –25 bis +55/+70 °C. Schutzart: IP 40 vor der Schalttafel. Zulassungen: UL, CSA. Tastenkappen und Streuscheiben müssen gesondert bestellt werden.
Ausführung Form 1 mit rundem Bund 18 mm Durchmesser und vorstehender Taste.
Technische Merkmale (Typ, Kontaktart (Ö für Öffner, S für Schließer), Kontaktfunktion): 1.15.108.552/0000, 2 Ö + 2 S, rastend
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 4-polig | |
| Schaltfunktion | rastend | |
| Schaltleistung | 4 A/230 V | |
| beleuchtet | Ja | |
| Anschluss | Lötanschluss | |
| Einbaudurchmesser | 16.2 mm | |
| Bauform | rund | |
| Kontaktoberfläche | versilbert | |
| Schutzart (Betätigungsseite) | IP40 | |
| Bedruckt | Nein | |
| Farbe Betätiger | orange |
| Merkmal | Wert |
|---|---|
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
