1.15.108.077/0000 | RAFI

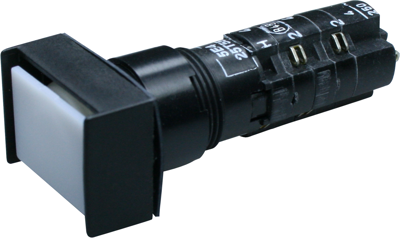

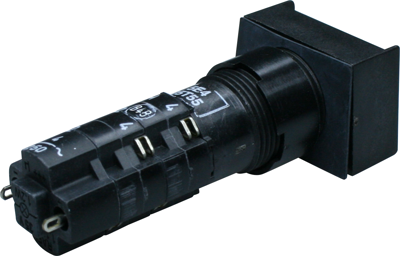

Drucktaster, 4-polig, schwarz, beleuchtet, 4 A/230 V, Einbau-Ø 16.2 mm, IP65, 1.15.108.077/0000
Leucht-Drucktaster und -Schalter strahlwassergeschützt IP 65 für Lötanschluss Serie LUMOTAST 75 Typ RAFI 1.15.108.
Mit tastender oder rastender Kontaktfunktion; Einbaudurchmesser: 16,2 mm, Befestigung mit Gewindering. Nennspannung/Nennstrom: 12 bis 220 VDC/0,2 A, 12 bis 250 VAC/4,0 A, Anschlussart: Lötanschlüsse, verzinnt, Lampenfassung: T 4,5, für Miniatur-Fernmeldelampen oder LED mit Sockel T 4,5. Lampen, LED und zu LUMOTAST passende Signalleuchten sind im gleichen Kapitel bei Lampen und Fassungen beschrieben. Bundfarbe: schwarz, Betätigungskraft: 3,0 bis 6,5 N, Betätigungsweg: 2,5 mm, Kontaktausführung: Brücken-Sprungkontakt, Silber, Arbeitstemperatur mit/ohne Glühlampe bzw. LED: –25 bis +55/+70 °C. Schutzart: IP 65 vor der Schalttafel. Zulassungen: UL, CSA. Tastenkappen und Streuscheiben müssen gesondert bestellt werden.
Ausführung Form 5 mit rechteckigem Bund 25 x 19 mm und versenkter Taste (oben und unten bündig).
Technische Merkmale (Typ, Kontaktart (Ö für Öffner, S für Schließer), Kontaktfunktion): 1.15.108.077/0000, 2 Ö + 2 S, tastend
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 4-polig | |
| beleuchtet | Ja | |
| Kontaktoberfläche | versilbert | |
| Bauform | rechteckig | |
| Schaltfunktion | tastend | |
| Bedruckt | Nein | |
| Schaltleistung | 4 A/230 V | |
| Einbaudurchmesser | 16.2 mm | |
| Schutzart (Betätigungsseite) | IP65 | |
| Anschluss | Lötanschluss | |
| Farbe Betätiger | schwarz |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85365080 |
| Ursprungsland | HU |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
