1.30.245.732/0000 | RAFI

Schlüsselschalter, unbeleuchtet, rastend, Bund rund, schwarz, Frontring silber, 2 x 60°, Einbau-Ø 22.3 mm, 1.30.245.732/0000

Bestellnr.: 12G8380
EAN: 4099889250022
HTN:
1.30.245.732/0000
Herstellerserien: RAFIX 22 QR
1.30.245.732/0000 RAFI Betätiger und Meldeelemente

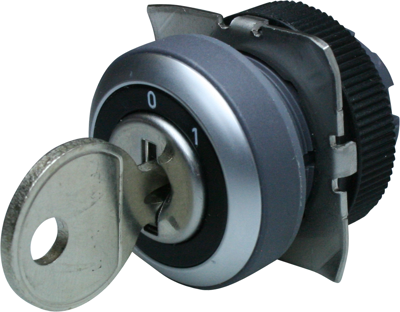

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
30,8091 € *
Standardlieferzeit ab Hersteller beträgt: 9 Wochen
Gesamtpreis:
30,81 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
30,8091 €

Schlüsseltaster und -schalter mit Frontring aus Metall Serie RAFIX 22QR

Typ: 1.30.245.732/0000

Bund: rund, Kontaktfunktion: rastend, Haupt- und Gruppenschlüssel: nein, General- und Wendeschlüssel: nein, Schließung: 455/Ronis, Zuhaltungen: 4. Mit metallisiertem Frontring, mit Funktion 2 x 60°, Abzug: 0 + 1 + 2. Lieferumfang: Gewindering mit Kralle und 2 Schlüssel.

Einbaudurchmesser von 22,3 mm nach IEC 60947, geeignet für Schaltelemente die miteinander durch Einrastung verbunden werden. Schutzart vor der Schalttafel: IP 65, Betriebstemperatur: - 25 bis +70 °C, Einbaulage: beliebig, Anschluss: Schraubanschluss, Schutzklasse: II, Kontaktsystem: selbstreinigender Brückenkontakt, Betätigungskraft: 5,0 N pro Element. Betriebsstrom bei Silberkontakten: 250 V/6,0 A (125 V/10 A, 400 V/13,5 A), Betriebsstrom bei Goldkontakten: 1,0 bis 35 V AC/DC/0,01 bis 100 mA UC, Bemessungs-Isolationsspannung: 400 VAC, Bemessungsstoßspannung: 6,0 kV. Der Öffnerkontakt ist zwangstrennend nach IEC 94-5-1.

Hinweis: Bei den Ausführungen mit zwei Funktionen (2 x rastend) sind zwei Schaltelemente die Maximalbestückung und zwar für links/rechts. Ein drittes Schaltelement in der Mitte ist hier nicht zulässig.

Technische Daten
Filter Merkmal Wert
Befestigungsart Gewindering
Drehwinkel 2 x 60°
Schutzart (Betätigungsseite) IP65
Kontaktfunktion rastend
Produkt-Art Schlüsselschalter
Bundform rund
Beleuchtbar Nein
Einbauhöhe 30.6 mm
Farbe Frontring silber
Einbaudurchmesser 22.3 mm
Einbautiefe 56.4 mm
Farbe Betätiger schwarz
Logistik
Merkmal Wert
Ursprungsland HU
Zolltarifnummer 85365080
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
RoHS konform Ja
