1.30.242.312/2200 | RAFI

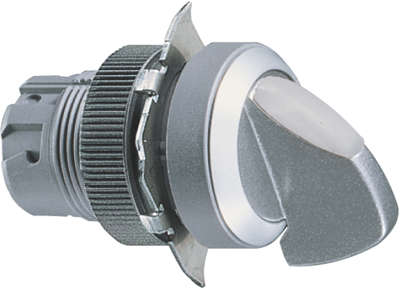

Knebelschalter, beleuchtbar, rastend, Bund rund, weiß, Frontring silber, 2 x 60°, Einbau-Ø 22.3 mm, 1.30.242.312/2200
Wahltaster mit markiertem Griffknebel und Frontring aus Metall Serie RAFIX 22QR
Typ: 1.30.242.312/2200
Bund: rund, Knebel: lang, Knebelmarkierung: weiß, transluzent, beleuchtet, mit metallisiertem Frontring, Funktion rastend 2 x 60°, Lieferumfang: Gewindering und Kralle.
Einbaudurchmesser von 22,3 mm nach IEC 60947, geeignet für die Schaltelemente und Lampenfassungen, die frei kombinierbar sind und miteinander durch Einrastung verbunden werden. Schutzart vor der Schalttafel: IP 65, Betriebstemperatur: - 25 bis +70 °C, Einbaulage: beliebig, Anschluss: Schraubanschluss, Schutzklasse: II, Kontaktsystem: selbstreinigender Brückenkontakt, Betätigungskraft: 5,0 N pro Element. Betriebsstrom bei Silberkontakten: 250 V/6,0 A (125 V/10 A, 400 V/13,5 A), Betriebsstrom bei Goldkontakten: 1,0 bis 35 V AC/DC/0,01 bis 100 mA UC, Bemessungs-Isolationsspannung: 400 VAC, Bemessungsstoßspannung: 6,0 kV. Der Öffnerkontakt ist zwangstrennend nach IEC 94-5-1.
Hinweis: Bei den Ausführungen mit zwei Funktionen (2 x rastend) sind zwei Schaltelemente die Maximalbestückung und zwar für links/rechts. Ein drittes Schaltelement in der Mitte ist hier nicht zulässig.
| Filter | Merkmal | Wert |
|---|---|---|
| Einbautiefe | 56.4 mm | |
| Kontaktfunktion | rastend | |
| Bundform | rund | |
| Schutzart (Betätigungsseite) | IP65 | |
| Einbauhöhe | 22.2 mm | |
| Produkt-Art | Knebelschalter | |
| Drehwinkel | 2 x 60° | |
| Befestigungsart | Gewindering | |
| Einbaudurchmesser | 22.3 mm | |
| Farbe Frontring | silber | |
| Farbe Betätiger | weiß | |
| Beleuchtbar | Ja |
| Merkmal | Wert |
|---|---|
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
