1.30.070.201/1403 | RAFI

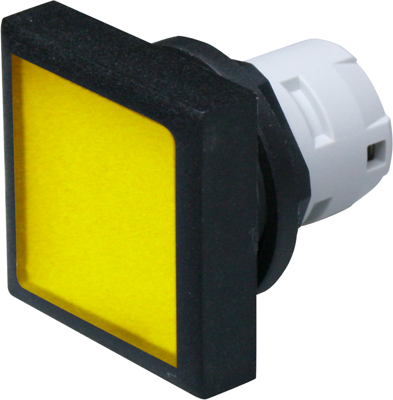

Drucktaster, beleuchtbar, tastend, Bund quadratisch, gelb, Frontring schwarz, Einbau-Ø 16.2 mm, 1.30.070.201/1403

Bestellnr.: 12G6443
EAN: 4099889247398
HTN:
1.30.070.201/1403
Herstellerserien: RAFIX 16
1.30.070.201/1403 RAFI Betätiger und Meldeelemente
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,4494 € *
Sofort verfügbar: 3 Stk.
Gesamtpreis:
7,45 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,4494 €

Drucktaster mit flacher Blende und quadratischem Bund Serie RAFIX 16

Typ: 1.30.070.201/1403

Funktion: je nach Schaltelement, Form 3: Frontrahmen mit geraden Seitenflächen, daher lückenlos anreihbar nach allen Seiten, ohne dass sich z. B. Rückstände zwischen den Bünden ergeben können, beleuchtbar, Blendenfarbe: gelb.

Einbaudurchmessermaß 16,2 mm nach IEC 60947, anwendbar als zusammenstellbare Schaltkombination bestehend aus dem Schaltelement (je nach Typ als Schalter oder Taster, mit oder ohne Lampenfassung) und dem Betätigungselement (für Dreh- oder Druckanwendung). Befestigung erfolgt durch Aufrasten am Betätigungselement. Die Schaltelemente haben Flachsteckanschlüsse 2,8 x 0,8 mm, die einzeln durch Löten oder Stecken oder aber mit einem Gruppenanschlussstecker verdrahtet werden können. Die Anschlüsse der Schaltelemente und der Lampenfassungen können mit einem ebenfalls lieferbaren Berührungsschutzgehäuse nach VBG 4 fingersicher abgedeckt werden. Nennspannung: 250 V, Nennstrom: 6,0 A (4,0 A), Betätigungsweg: ca. 3,0 mm, Schutzart: IP 65 vor der Schalttafel. Im Design dazu passende Leuchtvorsätze haben ausschließlich Signalfunktion und werden mit einer gesondert zu bestellenden Lampenfassung zu Meldeleuchten kombiniert. Beleuchtbarkeit: Lampenfassung Wedge-base W 2 x 4,6 d, max. 60 V, 1,2 W, für Glühlampe, Single-Chip-LED oder Multi-Chip-LED.

Technische Daten
Filter Merkmal Wert
Einbautiefe 44.7 mm
Kontaktfunktion tastend
Bundform quadratisch
Schutzart (Betätigungsseite) IP65
Einbauhöhe 7.15 mm
Produkt-Art Drucktaster
Befestigungsart Gewindering
Einbaudurchmesser 16.2 mm
Farbe Frontring schwarz
Farbe Betätiger gelb
Beleuchtbar Ja
Logistik
Merkmal Wert
Ursprungsland HU
Zolltarifnummer 85365080
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
