1.30.070.201/1002 | RAFI

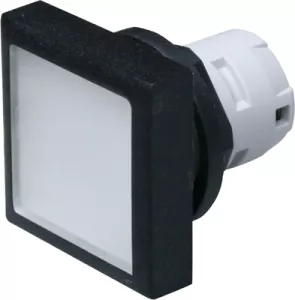

Drucktaster mit flacher Blende und quadratischem Bund Serie RAFIX 16

Typ: 1.30.070.201/1002

Funktion: je nach Schaltelement, Form 3: Frontrahmen mit geraden Seitenflächen, daher lückenlos anreihbar nach allen Seiten, ohne dass sich z. B. Rückstände zwischen den Bünden ergeben können, beleuchtbar, Blendenfarbe: farblos.

Einbaudurchmessermaß 16,2 mm nach IEC 60947, anwendbar als zusammenstellbare Schaltkombination bestehend aus dem Schaltelement (je nach Typ als Schalter oder Taster, mit oder ohne Lampenfassung) und dem Betätigungselement (für Dreh- oder Druckanwendung). Befestigung erfolgt durch Aufrasten am Betätigungselement. Die Schaltelemente haben Flachsteckanschlüsse 2,8 x 0,8 mm, die einzeln durch Löten oder Stecken oder aber mit einem Gruppenanschlussstecker verdrahtet werden können. Die Anschlüsse der Schaltelemente und der Lampenfassungen können mit einem ebenfalls lieferbaren Berührungsschutzgehäuse nach VBG 4 fingersicher abgedeckt werden. Nennspannung: 250 V, Nennstrom: 6,0 A (4,0 A), Betätigungsweg: ca. 3,0 mm, Schutzart: IP 65 vor der Schalttafel. Im Design dazu passende Leuchtvorsätze haben ausschließlich Signalfunktion und werden mit einer gesondert zu bestellenden Lampenfassung zu Meldeleuchten kombiniert. Beleuchtbarkeit: Lampenfassung Wedge-base W 2 x 4,6 d, max. 60 V, 1,2 W, für Glühlampe, Single-Chip-LED oder Multi-Chip-LED.
