5110/S.02-D-1.2NE-AU-2.3 C | PTR

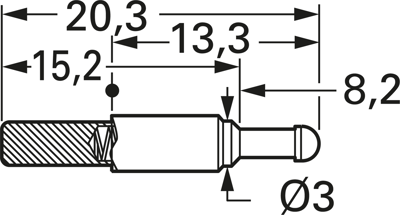

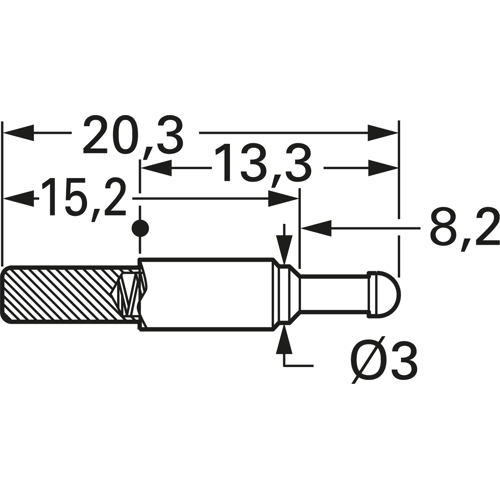

Batterielade- und Schnittstellenkontakt mit Tastkopf, Rundkopf, Ø 2.65 mm, Hub 3.5 mm, RM 4 mm, L 22.5 mm, 5110/S.02-D-1.2NE-AU-2.3 C
Batterielade- und Schnittstellenkontakte Typ PTR 5.
Form C: universelle Waffel-Kopfform, für gerade oder gebogene Anschlussdrähte an Wire-Wrap-Pfosten oder Steckverbinderanschlüssen, Form D: Rundkopf, besonders gut einsetzbar für schonende Prüfungen auf Leiterplatten und mechanischen Anschlüssen, Form E: Kegel mit 90° scharfer Spitze, gut aufsetzend, für Leiterbahnen, Durchkontaktierungen, Pads usw., Form F: Flachkopf, besonders geeignet für gewölbte, saubere Kontaktteile, um Beschädigungen an der Oberfläche zu vermeiden, Form V: Lanze mit aggresiver Spitze, konzipiert für offene und geschlossene Durchkontaktierungen wie für ebene Kontaktflächen. Durchdringt Flussmittel und Verunreinigungen.
Prüfstifte mit Tastkopf Typ 5110/S.02.
Rastermaß: 4,0 mm, Maximal-Hub: 3,5 mm, Arbeitshub: 2,8 mm, Federkraft bei Arbeitshub (±20 %): 1,2 N, Federvorspannung: 0,3 N, Strombelastung: max. 10 A, Durchgangswiderstand: typ. 10 mOhm, Gehäuse: Messing, vergoldet, Feder: Edelstahl, vergoldet.
Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 5110/S.02-D-1,2 N-Au-2,3C, D, D 2,3 mm, CuBe.
| Kopfform | Rundkopf | |
| Nennstrom | 10 A | |
| Hub | 3.5 mm | |
| Rastermaß | 4 mm | |
| Länge | 22.5 mm | |
| Durchmesser | 2.65 mm | |
| Material | Messing |
| Ursprungsland | DE |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
