4004/G-C-0.6N-RH-2.5 | PTR

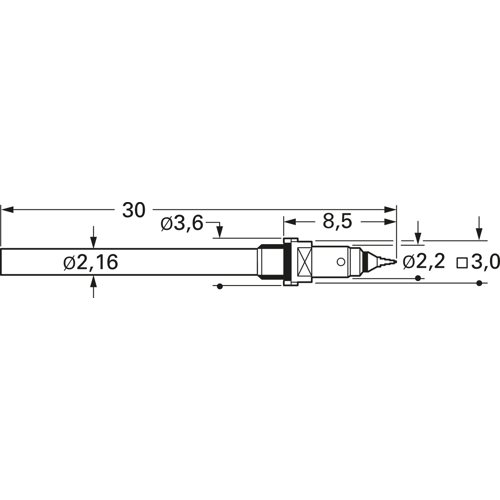

Pneumatik-Federkontakt mit Tastkopf, Waffel, Ø 2.16 mm, Hub 10 mm, RM 4 mm, L 30 mm, 4004/G-C-0.6N-RH-2.5
Pneumatik-Federkontakte Typ PTR 40.
Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz möglichst nur bei gereinigten Leiterplatten da Verschmutzungsgefahr. Form BST1: scharfe Stahlnadel mit sehr hoher Standzeit, zum sicheren Durchdringen von Flussmittel und Verunreinigungen und Kontaktieren von SMD-Komponenten, Form C: universelle Waffel-Kopfform, für gerade und gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderanschlüssen, Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen, Form V: Lanze, für offene und geschlossene Durchkontaktierungen und ebene Kontaktflächen, durchdringt Flussmittel und Verunreinigungen.
Federnde Pneumatikkontakte Typ 4004/G.
Rastermaß: 4,0 mm, Betriebsdruck: 6,0 bar, Betriebsmedium: Druckluft (gefiltert, ölfrei), Maximal-Hub: 10 mm, Arbeitshub: 6,0 mm, Federkraft bei Arbeitshub (±20 %): 0,6 N, Strombelastung: max. 2,0 A, Durchgangswiderstand: typ. 30 mOhm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.
Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 4004/G-C-0,6 N-Rh-2,5, C, D 2,5 mm, Stahl.
| Filter | Merkmal | Wert |
|---|---|---|
| Kopfform | Waffel | |
| Nennstrom | 2 A | |
| Hub | 10 mm | |
| Rastermaß | 4 mm | |
| Länge | 30 mm | |
| Durchmesser | 2.16 mm | |
| Material | Messing |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85369095 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
