1971196 | Phoenix Contact

Buchsenleiste, 15-polig, RM 5.08 mm, abgewinkelt, grün, 1971196

Bestellnr.: 63P9096
EAN: 4017918931339
HTN:
1971196
SMSTB 2,5/15-STF-5,08
Herstellerserien: SMSTB

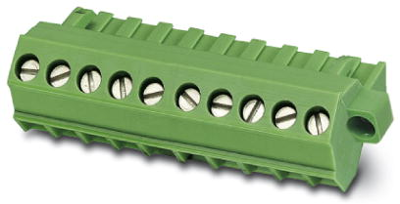

1971196 Phoenix Contact Steckverbindersysteme Bild 1

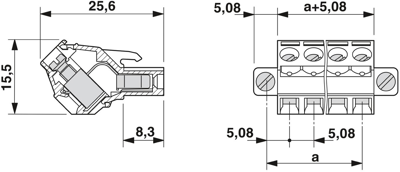

1971196 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
11,9238 € *
Standardlieferzeit ab Hersteller beträgt: 9 Wochen
Gesamtpreis:
596,19 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
11,9238 €

Leiterplattensteckverbinder SMSTB 2,5/15-STF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 15, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1971196 von Phoenix Contact im Überblick

  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Bemessungsspannung : 320 V
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Produkttypbezeichnung : SMSTB 2,5/15-STF-5,08
  • Kontaktausführung : Buchse
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Anzahl der Steckkontakte : 15
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Artikelbezeichnung : SMSTB 2,5/15-STF-5,08
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²

Weiterführende Links zu Phoenix Contact 1971196

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1971196

Technische Daten
Ausführung Buchsenleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 15-polig
Orientierung abgewinkelt
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
