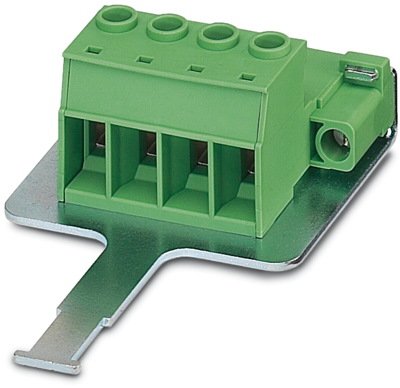

1970346 | Phoenix Contact

Leiterplattensteckverbinder IPC 16/ 4-STF-SH-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1970346 von Phoenix Contact im Überblick

• Bemessungsstoßspannung : 8 kV
• Bemessungsstrom : 76 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Produkttypbezeichnung : IPC 16/ 4-STF-SH-10,16
• Kontaktausführung : Stift
• Werkstoff der Kontaktbeschichtung : Silber
• Werkstoff des Gehäuses : PA
• Werkstoff des Isolierkörpers : PA
• Rastermaß der Anschlüsse : 10.16 mm
• Rastermaß des Kontaktes : 10.16 mm
• Anzahl der Steckkontakte : 4
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Artikelbezeichnung : IPC 16/ 4-STF-SH-10,16
• Bemessungsspannung : 1000 V
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
