1969409 | Phoenix Contact

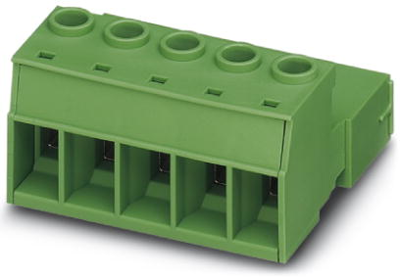

Stiftleiste, 5-polig, RM 10.16 mm, gerade, grün, 1969409

Bestellnr.: 63P1427
EAN: 4017918943653
HTN:
1969409
IPC 16/ 5-ST-10,16
Herstellerserien: IPC
1969409 Phoenix Contact Steckverbindersysteme
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
12,6497 € *
Verfügbar in 5 Tagen: 890 Stk. - bei Bestellung heute
Gesamtpreis:
12,65 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
12,6497 €

Leiterplattensteckverbinder IPC 16/ 5-ST-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1969409 von Phoenix Contact im Überblick

  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 1000 V
  • Artikelbezeichnung : IPC 16/ 5-ST-10,16
  • Anzahl der Steckkontakte : 5
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Schutzart (IP, montiert) : IP20
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Produkttypbezeichnung : IPC 16/ 5-ST-10,16
  • Kontaktausführung : Stift
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1969409

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1969409

Technische Daten
Filter Merkmal Wert
Verriegelung Nein
Ausführung Stiftleiste
Anschluss Schraubanschluss
Anzahl der Reihen 1
Kontaktart Stift
Bestückung bestückt
Nennspannung 1 kV
Anschlussoberfläche versilbert
Kontaktoberfläche versilbert
Polzahl 5-polig
Rastermaß 10.16 mm
Farbe grün
Nennstrom 76 A
Orientierung gerade
Logistik
Merkmal Wert
Ursprungsland PL
Zolltarifnummer 85366990
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
RoHS konform Ja
