1969386 | Phoenix Contact

Stiftleiste, 3-polig, RM 10.16 mm, gerade, grün, 1969386

Bestellnr.: 63P1408
EAN: 4017918943639
HTN:
1969386
IPC 16/ 3-ST-10,16
Herstellerserien: IPC

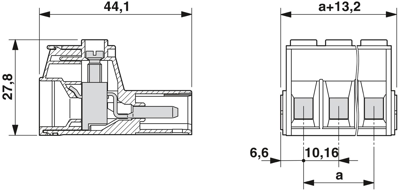

1969386 Phoenix Contact Steckverbindersysteme Bild 1

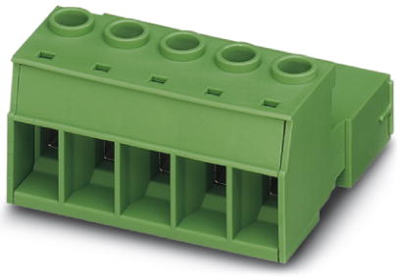

1969386 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,5922 € *
Verfügbar in 10 Tagen: 265 Stk. - bei Bestellung heute
Gesamtpreis:
7,59 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,5922 €

Leiterplattensteckverbinder IPC 16/ 3-ST-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 3, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1969386 von Phoenix Contact im Überblick

  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 1000 V
  • Artikelbezeichnung : IPC 16/ 3-ST-10,16
  • Anzahl der Steckkontakte : 3
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Schutzart (IP, montiert) : IP20
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Produkttypbezeichnung : IPC 16/ 3-ST-10,16
  • Kontaktausführung : Stift
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1969386

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1969386

Technische Daten
Ausführung Stiftleiste
Verriegelung Nein
Kontaktoberfläche versilbert
Kontaktart Stift
Farbe grün
Rastermaß 10.16 mm
Nennspannung 1 kV
Nennstrom 76 A
Anschlussoberfläche versilbert
Bestückung bestückt
Polzahl 3-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
