1953059 | Phoenix Contact

Stiftleiste, 7-polig, RM 3.5 mm, gerade, schwarz, 1953059

Bestellnr.: 63P2916
EAN: 4017918920227
HTN:
1953059
MCDNV 1,5/ 7-G1-3,5 P14THR
Herstellerserien: MCDNV

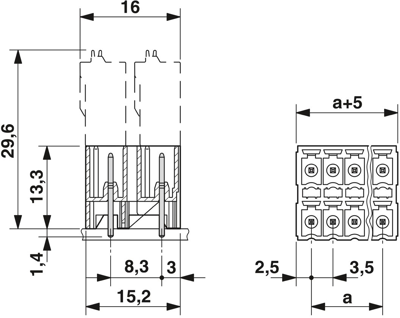

1953059 Phoenix Contact Steckverbindersysteme Bild 1

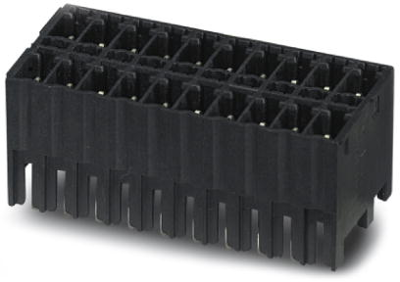

1953059 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,1527 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Gesamtpreis:
5,15 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,1527 €

Leiterplattensteckverbinder MCDNV 1,5/ 7-G1-3,5 P14THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Die Pinlänge beträgt 1,4 mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter Downloads".

Die technischen Merkmale von 1953059 von Phoenix Contact im Überblick

  • Rastermaß der Anschlüsse : 3.5 mm
  • Rastermaß des Kontaktes : 3.5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : LCP
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Artikelbezeichnung : MCDNV 1,5/ 7-G1-3,5 P14THR
  • Art der Banderolierung : ohne
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 2
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MCDNV 1,5/ 7-G1-3,5 P14THR
  • Länge des Pins : 1.4 mm
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsspannung : 160 V
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • min. Betriebstemperatur : -40 °C
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)

Weiterführende Links zu Phoenix Contact 1953059

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1953059

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Anzahl der Reihen 2
Verriegelung Nein
Polzahl 7-polig
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktart Stift
Orientierung gerade
Rastermaß 3.5 mm
Kontaktoberfläche verzinnt
Nennstrom 8 A
Logistik
Merkmal Wert
Zolltarifnummer 85366930
Ursprungsland DE
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
