1945274 | Phoenix Contact

Stiftleiste, 20-polig, RM 3.5 mm, gerade, schwarz, 1945274

Bestellnr.: 63P7742
EAN: 4017918883447
HTN:
1945274
PST 1,0/20-3,5
Herstellerserien: PST

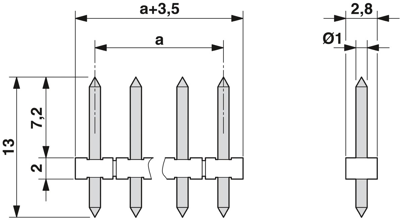

1945274 Phoenix Contact Steckverbindersysteme Bild 1

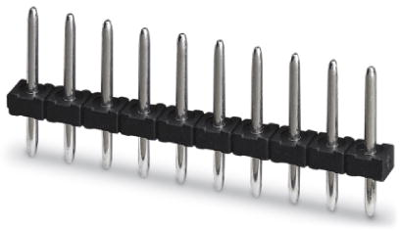

1945274 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,9750 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
2,98 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,9750 €
10 Stk.
2,7370 €
50 Stk.
2,4871 €
100 Stk.
2,2372 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Stiftleiste PST 1,0/20-3,5

Stiftleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 250 V, Polzahl: 20, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Der maximale Strom richtet sich nach dem verwendeten Stecker. Der niedrigere der beiden Stromwerte für Stecker und Stiftleiste ist maßgebend. Die Stiftleiste ist aus einem hochtemperaturfesten Kunststoff hergestellt und ist somit für den Reflowprozess geeignet.

Die technischen Merkmale von 1945274 von Phoenix Contact im Überblick

  • Artikelbezeichnung : PST 1,0/20-3,5
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Art der Banderolierung : ohne
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 20
  • Anzahl der Steckkontaktreihen : 1
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Rastermaß der Anschlüsse : 3.5 mm
  • Rastermaß des Kontaktes : 3.5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsspannung : 250 V
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • Produkttypbezeichnung : PST 1,0/20-3,5
  • Länge des Pins : 3.8 mm
  • Kontaktausführung : Stift
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1945274

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1945274

Technische Daten
Filter Merkmal Wert
Anschluss Lötanschluss
Nennstrom 8 A
Polzahl 20-polig
Kontaktart Stift
Orientierung gerade
Ausführung Stiftleiste
Nennspannung 250 V
Bestückung bestückt
Rastermaß 3.5 mm
Kontaktoberfläche verzinnt
Verriegelung Nein
Anzahl der Reihen 1
Farbe schwarz
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
