1926248 | Phoenix Contact

Leiterplattensteckverbinder MSTBT 2,5 HC/ 3-ST

Leiterplattenstecker, Nennstrom: 16 A, Bemessungsspannung (III/2): 320 V, Polzahl: 3, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn, Die T-förmige Kontur des MSTBT-Steckerteils verteilt die Bauhöhe gleichmäßig auf Ober- und Unterseite der Leiterplatte

Die technischen Merkmale von 1926248 von Phoenix Contact im Überblick

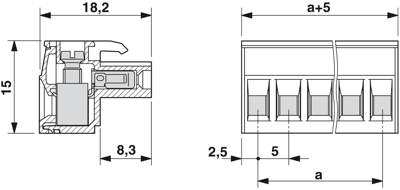

• Rastermaß der Anschlüsse : 5 mm
• Rastermaß des Kontaktes : 5 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Anzahl der Steckkontakte : 3
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Artikelbezeichnung : MSTBT 2,5 HC/ 3-ST
• Bemessungsstoßspannung : 4 kV
• Bemessungsspannung : 320 V
• Bemessungsstrom : 16 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Produkttypbezeichnung : MSTBT 2,5 HC/ 3-ST
• Kontaktausführung : Buchse
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
• anschließbarer Kabeltyp : Rundkabel
