1883132 | Phoenix Contact

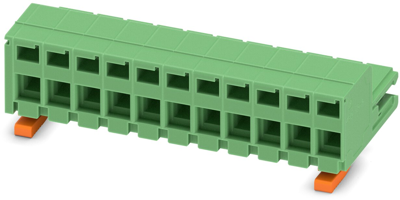

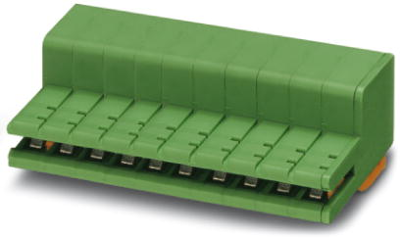

Leiterplattensteckverbinder ZEC 1,5/11-ST-5,0 C2 R1,11

Leiterplatten-Direktstecker, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 11, Rastermaß: 5 mm, Anschlussart: Zugfederanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktstecktechnik

Die technischen Merkmale von 1883132 von Phoenix Contact im Überblick

• Produkttypbezeichnung : ZEC 1,5/11-ST-5,0 C2 R1,11
• Kontaktausführung : Buchse
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Bemessungsspannung : 320 V
• Bemessungsstoßspannung : 4 kV
• Bemessungsstrom : 10 A
• Schutzart (IP, montiert) : Fingersicherheit in Einbaulage
• Rastermaß des Kontaktes : 5 mm
• Rastermaß der Anschlüsse : 5 mm
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 11
• Anzahl der Steckkontaktreihen : 1
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Federzuganschluss
• Artikelbezeichnung : ZEC 1,5/11-ST-5,0 C2 R1,11
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• min. Betriebstemperatur : -40 °C
