1864118 | Phoenix Contact

Direktsteckverbinder, 10-polig, RM 5 mm, gerade, grün, 1864118

Bestellnr.: 63P8691
EAN: 4055626210513
HTN:
1864118
SDC 2,5/10-PV-5,0-ZB
Herstellerserien: SDC

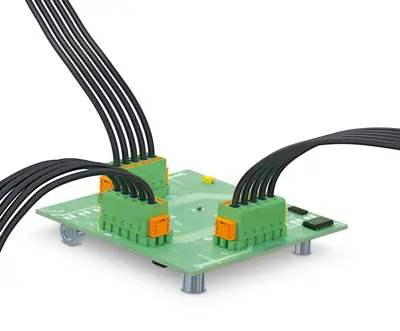

1864118 Phoenix Contact Steckverbindersysteme Bild 1

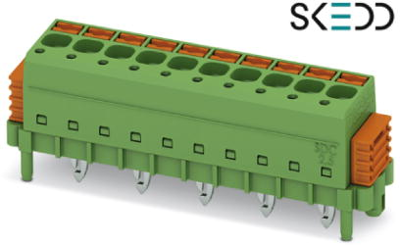

1864118 Phoenix Contact Steckverbindersysteme Bild 2

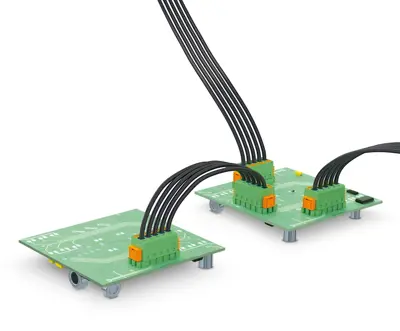

1864118 Phoenix Contact Steckverbindersysteme Bild 3

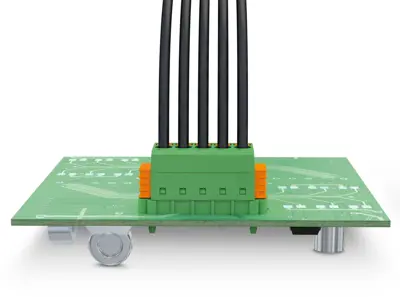

1864118 Phoenix Contact Steckverbindersysteme Bild 4
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,6759 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
6,68 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
6,6759 €

Direktsteckverbinder, 1864118, Phoenix Contact

Leiterplatten-Direktstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Anzahl der Potenziale: 10, Anzahl der Reihen: 1, Polzahl: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: SDC 2,5/.-PV, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: SKEDD - Direktstecktechnik, Anschlussrichtung Leiter/Platine: 90 °, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 5 mm, Stecksystem: SKEDD, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton.

Features

  • SKEDD-Direktstecktechnik erlaubt die flexible Positionierung auf der Leiterplatte
  • Reduzierte Bauteil- und Prozesskosten: einfach von Hand stecken und vibrationssicher verbinden
  • Doppelreihig angeordnete Kontakte erlauben hohe Packungsdichte bei kompakter Grundfläche
  • Breites Anwendungsspektrum dank Eignung für Leiterplatten mit chemisch verzinnter oder Hot Air Leveling (HAL)-Oberfläche
  • Werkzeugloser, zeitsparender Push-in-Anschluss
  • Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
  • Schnell und komfortabel testen durch integrierte Prüfmöglichkeit
Technische Daten
Nennspannung 320 V
Verriegelung Ja
Anzahl der Reihen 1
Anschluss Push-in Federanschluss
Orientierung gerade
Rastermaß 5 mm
Ausführung Direktsteckverbinder
Nennstrom 12 A
Polzahl 10-polig
Farbe grün
Anschlussoberfläche verzinnt
Kontaktart Stift
Kontaktoberfläche verzinnt
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
