1863385 | Phoenix Contact

Buchsenleiste, 10-polig, RM 3.5 mm, gerade, grün, 1863385

Bestellnr.: 63P3694
EAN: 4017918121198
HTN:
1863385
MCVR 1,5/10-STF-3,5
Herstellerserien: MCVR

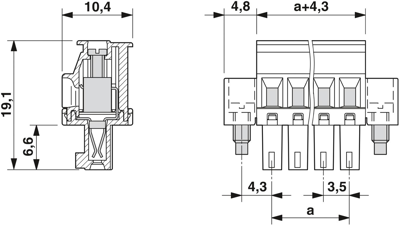

1863385 Phoenix Contact Steckverbindersysteme Bild 1

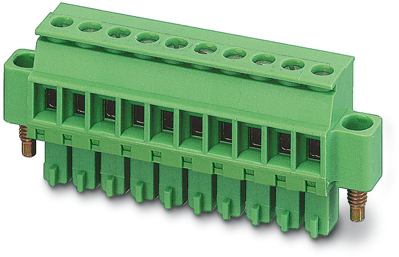

1863385 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,4974 € *
Verfügbar in 10 Tagen: 1.400 Stk. - bei Bestellung heute
Gesamtpreis:
6,50 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
6,4974 €

Leiterplattensteckverbinder MCVR 1,5/10-STF-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 10, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1863385 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MCVR 1,5/10-STF-3,5
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Artikelbezeichnung : MCVR 1,5/10-STF-3,5
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 10
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1863385

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1863385

Technische Daten
Filter Merkmal Wert
Kontaktart Buchse
Kontaktoberfläche verzinnt
Ausführung Buchsenleiste
Rastermaß 3.5 mm
Nennstrom 8 A
Anschluss Schraubanschluss
Polzahl 10-polig
Verriegelung Ja
Anschlussoberfläche verzinnt
Farbe grün
Orientierung gerade
Bestückung bestückt
Nennspannung 160 V
Anzahl der Reihen 1
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
