1863220 | Phoenix Contact

Buchsenleiste, 9-polig, RM 3.5 mm, gerade, grün, 1863220

Bestellnr.: 63P3684
EAN: 4017918121037
HTN:
1863220
MCVR 1,5/ 9-ST-3,5
Herstellerserien: MCVR

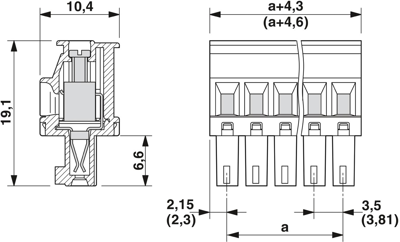

1863220 Phoenix Contact Steckverbindersysteme Bild 1

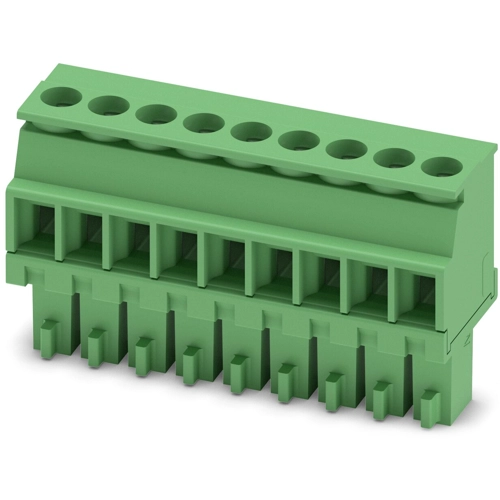

1863220 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,7715 € *
Verfügbar in 10 Tagen: 1.000 Stk. - bei Bestellung heute
Gesamtpreis:
5,77 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,7715 €

Leiterplattensteckverbinder MCVR 1,5/ 9-ST-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1863220 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MCVR 1,5/ 9-ST-3,5
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Artikelbezeichnung : MCVR 1,5/ 9-ST-3,5
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 9
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1863220

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1863220

Technische Daten
Ausführung Buchsenleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 3.5 mm
Nennspannung 160 V
Nennstrom 8 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 9-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
