1863149 | Phoenix Contact

Leiterplattensteckverbinder MCVW 1,5/16-STF-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 16, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1863149 von Phoenix Contact im Überblick

• Produkttypbezeichnung : MCVW 1,5/16-STF-3,5
• Kontaktausführung : Buchse
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Bemessungsspannung : 160 V
• Bemessungsstoßspannung : 2.5 kV
• Bemessungsstrom : 8 A
• Artikelbezeichnung : MCVW 1,5/16-STF-3,5
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 16

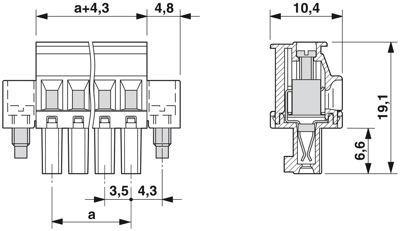

• Rastermaß des Kontaktes : 3.5 mm
• Rastermaß der Anschlüsse : 3.5 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• Winkel Kontakt/Leiteranschluss : 270° (vertikal nach unten)
• Überspannungskategorie : 3
