1863084 | Phoenix Contact

Buchsenleiste, 10-polig, RM 3.5 mm, gerade, grün, 1863084

Bestellnr.: 63P3793
EAN: 4017918120894
HTN:
1863084
MCVW 1,5/10-STF-3,5
Herstellerserien: MCVW

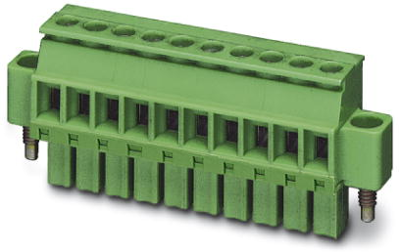

1863084 Phoenix Contact Steckverbindersysteme Bild 1

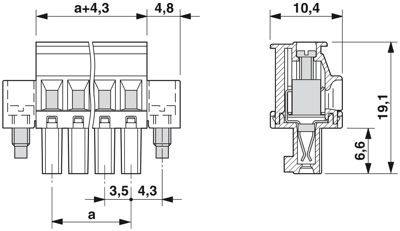

1863084 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,4974 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
6,50 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
6,4974 €

Leiterplattensteckverbinder MCVW 1,5/10-STF-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 10, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1863084 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MCVW 1,5/10-STF-3,5
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Artikelbezeichnung : MCVW 1,5/10-STF-3,5
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 10
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 270° (vertikal nach unten)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1863084

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1863084

Technische Daten
Filter Merkmal Wert
Kontaktart Buchse
Kontaktoberfläche verzinnt
Ausführung Buchsenleiste
Rastermaß 3.5 mm
Nennstrom 8 A
Anschluss Schraubanschluss
Polzahl 10-polig
Verriegelung Ja
Anschlussoberfläche verzinnt
Farbe grün
Orientierung gerade
Bestückung bestückt
Nennspannung 160 V
Anzahl der Reihen 1
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
