1863071 | Phoenix Contact

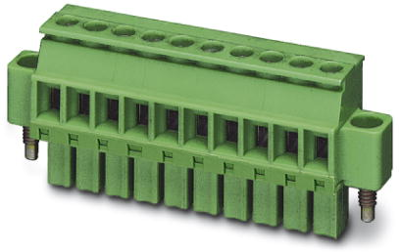

Leiterplattensteckverbinder MCVW 1,5/ 9-STF-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1863071 von Phoenix Contact im Überblick

• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Werkstoff des Isolierkörpers : PA
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Rastermaß des Kontaktes : 3.5 mm
• Rastermaß der Anschlüsse : 3.5 mm
• Anzahl der Steckkontakte : 9
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Artikelbezeichnung : MCVW 1,5/ 9-STF-3,5
• Bemessungsstrom : 8 A
• Bemessungsstoßspannung : 2.5 kV
• Bemessungsspannung : 160 V
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Kontaktausführung : Buchse
• Produkttypbezeichnung : MCVW 1,5/ 9-STF-3,5
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 270° (vertikal nach unten)
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• anschließbarer Kabeltyp : Rundkabel
