1862946 | Phoenix Contact

Buchsenleiste, 11-polig, RM 3.5 mm, gerade, grün, 1862946

Bestellnr.: 63P3795
EAN: 4017918120757
HTN:
1862946
MCVW 1,5/11-ST-3,5
Herstellerserien: MCVW

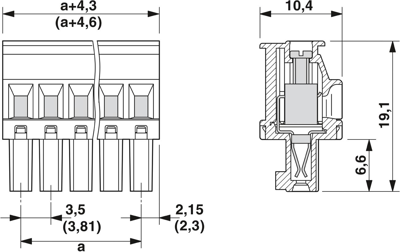

1862946 Phoenix Contact Steckverbindersysteme Bild 1

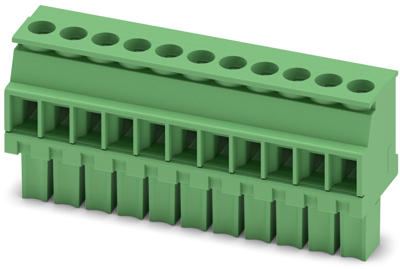

1862946 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,0448 € *
Verfügbar in 10 Tagen: 300 Stk. - bei Bestellung heute
Gesamtpreis:
7,04 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,0448 €

Leiterplattensteckverbinder MCVW 1,5/11-ST-3,5

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 11, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1862946 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MCVW 1,5/11-ST-3,5
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Artikelbezeichnung : MCVW 1,5/11-ST-3,5
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 11
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 270° (vertikal nach unten)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1862946

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1862946

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Schraubanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 8 A
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Ausführung Buchsenleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 11-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
