1858138 | Phoenix Contact

Stiftleiste, 12-polig, RM 3.81 mm, gerade, grün, 1858138

Bestellnr.: 63P1346
EAN: 4017918144371
HTN:
1858138
IMC 1,5/12-STGF-3,81
Herstellerserien: IMC

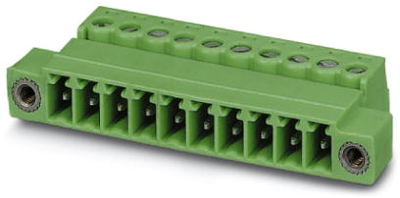

1858138 Phoenix Contact Steckverbindersysteme Bild 1

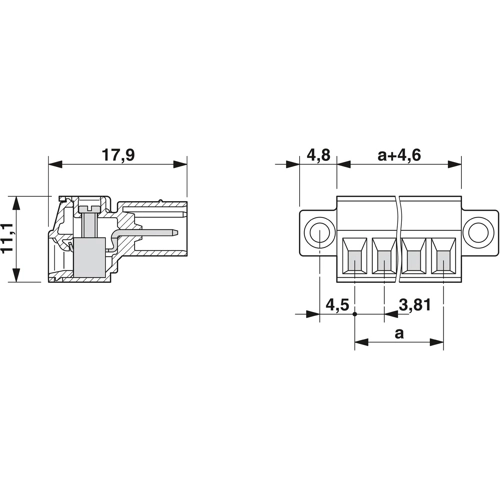

1858138 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
10,4482 € *
Verfügbar in 10 Tagen: 150 Stk. - bei Bestellung heute
Gesamtpreis:
522,41 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
10,4482 €

Leiterplattensteckverbinder IMC 1,5/12-STGF-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 12, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1858138 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : IMC 1,5/12-STGF-3,81
  • Kontaktausführung : Stift
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsspannung : 160 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : IMC 1,5/12-STGF-3,81
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 12
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß der Anschlüsse : 3.81 mm
  • Rastermaß des Kontaktes : 3.81 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²

Weiterführende Links zu Phoenix Contact 1858138

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1858138

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 3.81 mm
Nennspannung 160 V
Nennstrom 8 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 12-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
