1858109 | Phoenix Contact

Stiftleiste, 9-polig, RM 3.81 mm, gerade, grün, 1858109

Bestellnr.: 63P1330
EAN: 4017918144340
HTN:
1858109
IMC 1,5/ 9-STGF-3,81
Herstellerserien: IMC

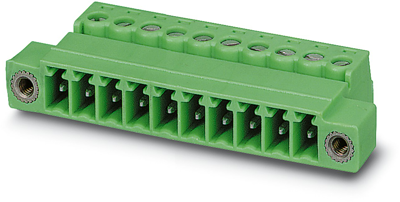

1858109 Phoenix Contact Steckverbindersysteme Bild 1

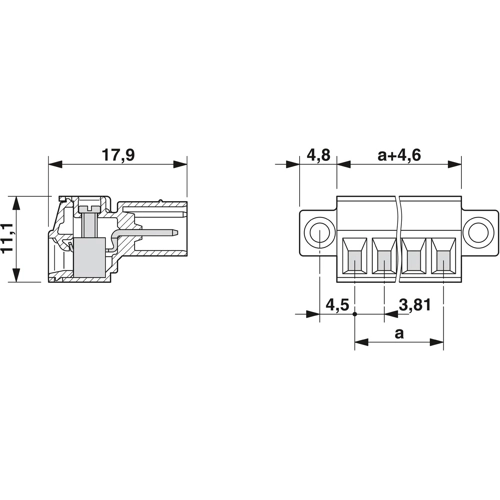

1858109 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
8,1634 € *
Verfügbar in 10 Tagen: 450 Stk. - bei Bestellung heute
Gesamtpreis:
408,17 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
8,1634 €

Leiterplattensteckverbinder IMC 1,5/ 9-STGF-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1858109 von Phoenix Contact im Überblick

  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Rastermaß der Anschlüsse : 3.81 mm
  • Rastermaß des Kontaktes : 3.81 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 9
  • Anzahl der Steckkontaktreihen : 1
  • Artikelbezeichnung : IMC 1,5/ 9-STGF-3,81
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : IMC 1,5/ 9-STGF-3,81
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1858109

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1858109

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 3.81 mm
Nennspannung 160 V
Nennstrom 8 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 9-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
