1857980 | Phoenix Contact

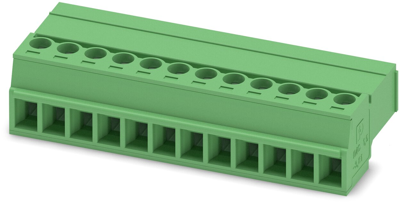

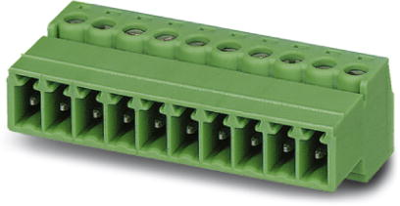

Leiterplattensteckverbinder IMC 1,5/12-ST-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 12, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1857980 von Phoenix Contact im Überblick

• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Rastermaß des Kontaktes : 3.81 mm
• Rastermaß der Anschlüsse : 3.81 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 12
• Anzahl der Steckkontaktreihen : 1
• Artikelbezeichnung : IMC 1,5/12-ST-3,81
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 160 V
• Bemessungsstoßspannung : 2.5 kV
• Bemessungsstrom : 8 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Kontaktausführung : Stift
• Produkttypbezeichnung : IMC 1,5/12-ST-3,81
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
• min. Betriebstemperatur : -40 °C
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• anschließbarer Kabeltyp : Rundkabel
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
