1848765 | Phoenix Contact

Direktsteckverbinder, 14-polig, RM 3.5 mm, gerade, grün, 1848765

Bestellnr.: 63P8710
EAN: 4055626307534
HTN:
1848765
SDDC 1,5/14-PV-3,5
Herstellerserien: SDDC

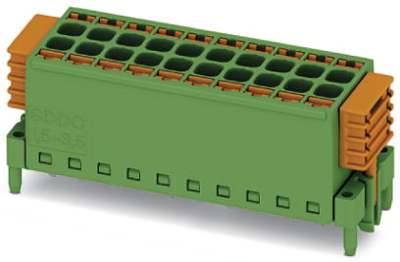

1848765 Phoenix Contact Steckverbindersysteme Bild 1

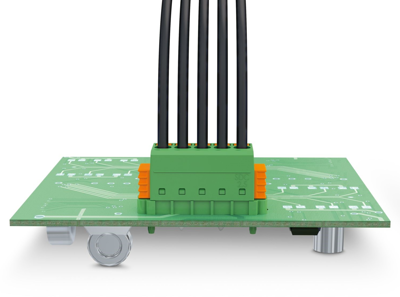

1848765 Phoenix Contact Steckverbindersysteme Bild 2

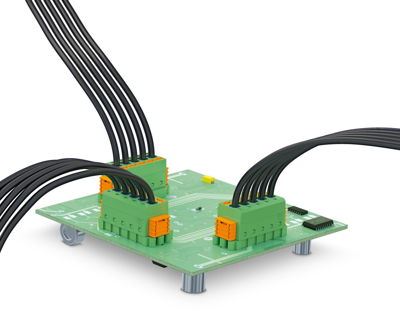

1848765 Phoenix Contact Steckverbindersysteme Bild 3

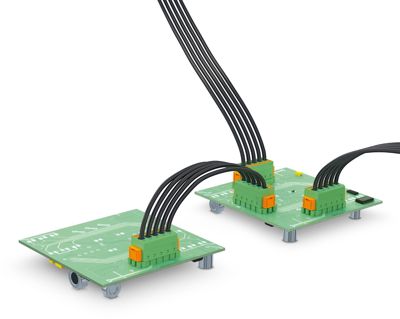

1848765 Phoenix Contact Steckverbindersysteme Bild 4
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
16,9932 € *
Standardlieferzeit ab Hersteller beträgt: 9 Wochen
Gesamtpreis:
849,66 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
16,9932 €

Direktsteckverbinder, 1848765, Phoenix Contact

Leiterplatten-Direktstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Anzahl der Potenziale: 28, Anzahl der Reihen: 2, Polzahl: 14, Anzahl der Anschlüsse: 28, Artikelfamilie: SDDC 1,5/.-PV, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: SKEDD - Direktstecktechnik, Anschlussrichtung Leiter/Platine: 90 °, Pin-Layout: Lineares Doppel-Pinning, Stecksystem: SKEDD, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton.

Features

  • SKEDD-Direktstecktechnik erlaubt die flexible Positionierung auf der Leiterplatte
  • Reduzierte Bauteil- und Prozesskosten: einfach von Hand stecken und vibrationssicher verbinden
  • Doppelreihig angeordnete Kontakte erlauben hohe Packungsdichte bei kompakter Grundfläche
  • Breites Anwendungsspektrum dank Eignung für Leiterplatten mit chemisch verzinnter oder Hot Air Leveling (HAL)-Oberfläche
  • Werkzeugloser, zeitsparender Push-in-Anschluss
  • Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
  • Schnell und komfortabel testen durch integrierte Prüfmöglichkeit
Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Push-in Federanschluss
Anzahl der Reihen 2
Verriegelung Ja
Polzahl 14-polig
Nennspannung 160 V
Ausführung Direktsteckverbinder
Kontaktart Buchse
Orientierung gerade
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Kontaktoberfläche verzinnt
Nennstrom 8 A
Logistik
Merkmal Wert
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
