1846001 | Phoenix Contact

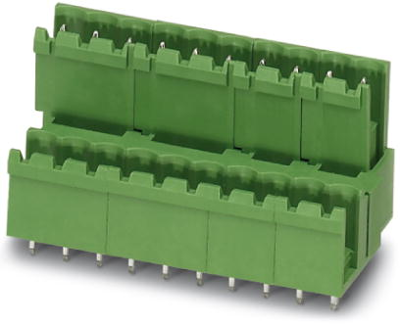

Leiterplattengrundleiste MDSTBV 2,5/ 9-G

Leiterplattengrundleiste, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 9, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Anreihbar! Befestigungsflansch: Art.-Nr. 1836477, 1836480. Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!

Die technischen Merkmale von 1846001 von Phoenix Contact im Überblick

• Werkstoff des Isolierkörpers : PBT
• Werkstoff der Kontaktbeschichtung : Zinn
• Verpackungsart : Karton
• Verschmutzungsgrad : 2
• Rastermaß der Anschlüsse : 5 mm
• Rastermaß des Kontaktes : 5 mm
• Steckverbinderausführung : fixierter Steckverbinder
• Artikelbezeichnung : MDSTBV 2,5/ 9-G
• Befestigungsart : Wellenlöten
• Ausführung des elektrischen Anschlusses : Lötanschluss
• Art der Verbindung : Leiterplatte zu Kabel
• Art der Banderolierung : ohne
• Anzahl der Steckkontakte : 9
• Anzahl der Steckkontaktreihen : 2
• Bemessungsstrom : 10 A
• Bemessungsspannung : 320 V
• Bemessungsstoßspannung : 4 kV
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
• Gehäusefarbe : grün
• Länge des Pins : 3.5 mm
• Produkttypbezeichnung : MDSTBV 2,5/ 9-G
• Kontaktausführung : Stift
• Überspannungskategorie : 3
• Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
• min. Betriebstemperatur : -40 °C
