1845714 | Phoenix Contact

Stiftleiste, 10-polig, RM 5.08 mm, gerade, grün, 1845714

Bestellnr.: 63P4019
EAN: 4017918184377
HTN:
1845714
MDSTBV 2,5/10-GF-5,08
Herstellerserien: MDSTBV
1845714 Phoenix Contact Steckverbindersysteme

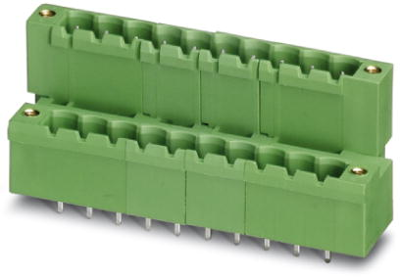

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,0916 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
454,58 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
9,0916 €

Leiterplattengrundleiste MDSTBV 2,5/10-GF-5,08

Leiterplattengrundgehäuse, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 10, Rastermaß: 5,08 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!

Die technischen Merkmale von 1845714 von Phoenix Contact im Überblick

  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MDSTBV 2,5/10-GF-5,08
  • Länge des Pins : 3.9 mm
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsspannung : 320 V
  • Bemessungsstrom : 10 A
  • Anzahl der Steckkontaktreihen : 2
  • Anzahl der Steckkontakte : 10
  • Art der Banderolierung : ohne
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Leiterplattenbefestigung : Flansch
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Befestigungsart : Wellenlöten
  • Artikelbezeichnung : MDSTBV 2,5/10-GF-5,08
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Verschmutzungsgrad : 2
  • Verpackungsart : Karton
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PBT
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1845714

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1845714

Technische Daten
Filter Merkmal Wert
Kontaktart Stift
Ausführung Stiftleiste
Bestückung bestückt
Kontaktoberfläche verzinnt
Anzahl der Reihen 2
Nennspannung 320 V
Verriegelung Ja
Rastermaß 5.08 mm
Orientierung gerade
Farbe grün
Nennstrom 10 A
Polzahl 10-polig
Anschluss Lötanschluss
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
Substanz Beschreibung Blei
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
RoHS konform Ja
