1845688 | Phoenix Contact

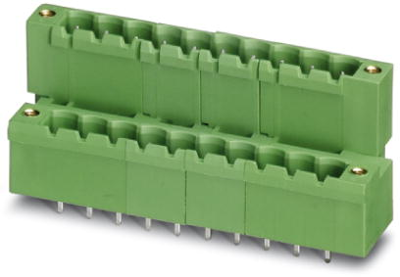

Stiftleiste, 7-polig, RM 5.08 mm, gerade, grün, 1845688

Bestellnr.: 63P4000
EAN: 4017918184483
HTN:
1845688
MDSTBV 2,5/ 7-GF-5,08
Herstellerserien: MDSTBV
1845688 Phoenix Contact Steckverbindersysteme
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,4851 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
7,49 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,4851 €

Leiterplattengrundleiste MDSTBV 2,5/ 7-GF-5,08

Leiterplattengrundgehäuse, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 7, Rastermaß: 5,08 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!

Die technischen Merkmale von 1845688 von Phoenix Contact im Überblick

  • Werkstoff des Isolierkörpers : PBT
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Artikelbezeichnung : MDSTBV 2,5/ 7-GF-5,08
  • Befestigungsart : Wellenlöten
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : ohne
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 2
  • Bemessungsstrom : 10 A
  • Bemessungsspannung : 320 V
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : grün
  • Länge des Pins : 3.9 mm
  • Produkttypbezeichnung : MDSTBV 2,5/ 7-GF-5,08
  • Kontaktausführung : Stift
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1845688

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1845688

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 10 A
Bestückung bestückt
Polzahl 7-polig
Orientierung gerade
Anschluss Lötanschluss
Anzahl der Reihen 2
Logistik
Zolltarifnummer 85366930
Ursprungsland DE
Compliance
Substanz Beschreibung Blei
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
