1843046 | Phoenix Contact

Stiftleiste, 14-polig, RM 3.81 mm, abgewinkelt, grün, 1843046

Bestellnr.: 63P2792
EAN: 4017918112240
HTN:
1843046
MCD 1,5/14-G1F-3,81
Herstellerserien: MCD

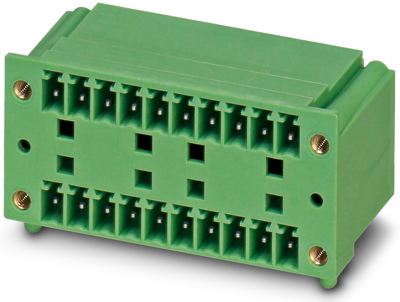

1843046 Phoenix Contact Steckverbindersysteme Bild 1

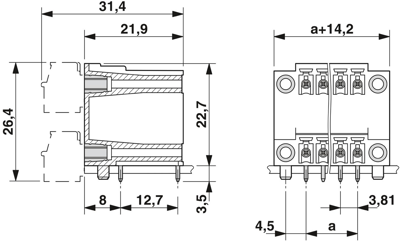

1843046 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
10,4125 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
520,63 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
10,4125 €

Leiterplattensteckverbinder MCD 1,5/14-G1F-3,81

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 14, Rastermaß: 3,81 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.

Die technischen Merkmale von 1843046 von Phoenix Contact im Überblick

  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Verschmutzungsgrad : 2
  • Verpackungsart : Karton
  • Anzahl der Steckkontaktreihen : 2
  • Anzahl der Steckkontakte : 14
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Befestigungsart : Wellenlöten
  • Artikelbezeichnung : MCD 1,5/14-G1F-3,81
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsspannung : 160 V
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MCD 1,5/14-G1F-3,81
  • Länge des Pins : 3.5 mm
  • Überspannungskategorie : 3
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1843046

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1843046

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Lötanschluss
Orientierung abgewinkelt
Anzahl der Reihen 2
Kontaktart Stift
Nennstrom 8 A
Verriegelung Ja
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Rastermaß 3.81 mm
Polzahl 14-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
Substanz Beschreibung Blei
RoHS konform Ja
SVHC frei Nein
Stand der RoHS-Richtlinie 31.03.15
