1842814 | Phoenix Contact

Stiftleiste, 7-polig, RM 3.81 mm, gerade, grün, 1842814

Bestellnr.: 63P3031
EAN: 4017918112028
HTN:
1842814
MCDV 1,5/ 7-G1F-3,81
Herstellerserien: MCDV

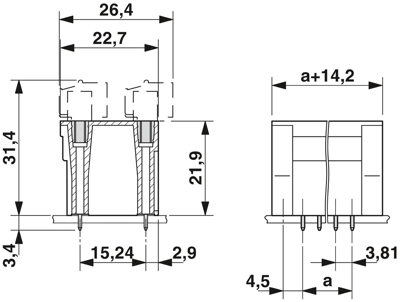

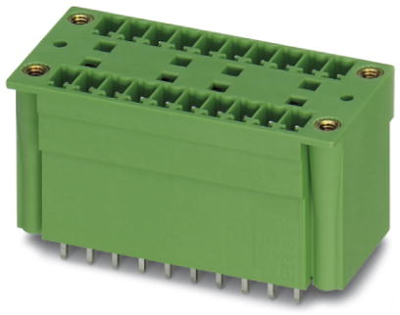

1842814 Phoenix Contact Steckverbindersysteme Bild 1
1842814 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
6,5093 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
6,51 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
6,5093 €

Leiterplattengrundleiste MCDV 1,5/ 7-G1F-3,81

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.

Die technischen Merkmale von 1842814 von Phoenix Contact im Überblick

  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Verpackungsart : Karton
  • Anzahl der Steckkontaktreihen : 2
  • Anzahl der Steckkontakte : 7
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Befestigungsart : Wellenlöten
  • Artikelbezeichnung : MCDV 1,5/ 7-G1F-3,81
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsspannung : 160 V
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MCDV 1,5/ 7-G1F-3,81
  • Länge des Pins : 3.4 mm
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1842814

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1842814

Technische Daten
Filter Merkmal Wert
Verriegelung Ja
Ausführung Stiftleiste
Anschluss Lötanschluss
Anzahl der Reihen 2
Kontaktart Stift
Bestückung bestückt
Nennspannung 160 V
Kontaktoberfläche verzinnt
Polzahl 7-polig
Rastermaß 3.81 mm
Farbe grün
Nennstrom 8 A
Orientierung gerade
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
RoHS konform Ja
