1828540 | Phoenix Contact

Buchsenleiste, 7-polig, RM 3.81 mm, gerade, grün, 1828540

Bestellnr.: 63P3776
EAN: 4017918114855
HTN:
1828540
MCVW 1,5/ 7-STF-3,81
Herstellerserien: MCVW

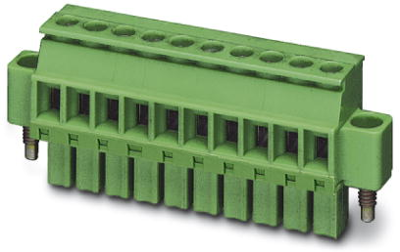

1828540 Phoenix Contact Steckverbindersysteme Bild 1

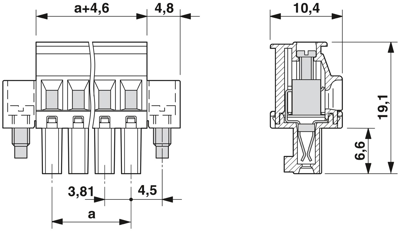

1828540 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,5815 € *
Verfügbar in 10 Tagen: 100 Stk. - bei Bestellung heute
Gesamtpreis:
4,58 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,5815 €

Leiterplattensteckverbinder MCVW 1,5/ 7-STF-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1828540 von Phoenix Contact im Überblick

  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : MCVW 1,5/ 7-STF-3,81
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Produkttypbezeichnung : MCVW 1,5/ 7-STF-3,81
  • Kontaktausführung : Buchse
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 270° (vertikal nach unten)

Weiterführende Links zu Phoenix Contact 1828540

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1828540

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Schraubanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 8 A
Verriegelung Ja
Nennspannung 160 V
Bestückung bestückt
Ausführung Buchsenleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.81 mm
Polzahl 7-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
