1828294 | Phoenix Contact

Leiterplattensteckverbinder PC 4/ 7-STF-7,62

Leiterplattenstecker, Nennstrom: 20 A, Bemessungsspannung (III/2): 630 V, Polzahl: 7, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1828294 von Phoenix Contact im Überblick

• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn

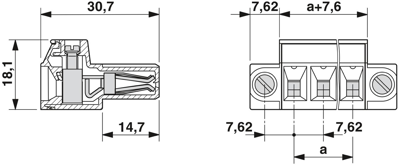

• Rastermaß des Kontaktes : 7.62 mm
• Rastermaß der Anschlüsse : 7.62 mm
• Schutzart (IP, montiert) : Handrückensicherheit mit IP10 Zugangssonde
• Artikelbezeichnung : PC 4/ 7-STF-7,62
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 7
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Bemessungsspannung : 630 V
• Bemessungsstoßspannung : 6 kV
• Bemessungsstrom : 20 A
• Produkttypbezeichnung : PC 4/ 7-STF-7,62
• Kontaktausführung : Buchse
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 4 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 4 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 4 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
