1826380 | Phoenix Contact

Buchsenleiste, 12-polig, RM 5.08 mm, abgewinkelt, grün, 1826380

Bestellnr.: 63P9074
EAN: 4017918122133
HTN:
1826380
SMSTB 2,5/12-ST-5,08
Herstellerserien: SMSTB

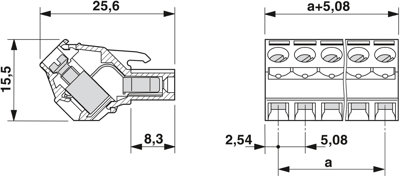

1826380 Phoenix Contact Steckverbindersysteme Bild 1

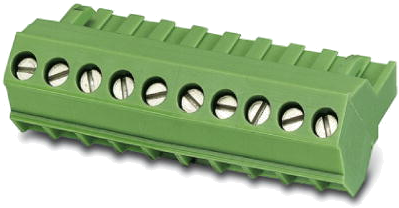

1826380 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
18,6830 € *
Verfügbar in 10 Tagen: 102 Stk. - bei Bestellung heute
Gesamtpreis:
18,68 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
18,6830 €
10 Stk.
16,4458 €
50 Stk.
15,3391 €
150 Stk.
14,6489 €
500 Stk.
13,8992 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder SMSTB 2,5/12-ST-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 12, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1826380 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : SMSTB 2,5/12-ST-5,08
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstrom : 12 A
  • Bemessungsspannung : 320 V
  • Bemessungsstoßspannung : 4 kV
  • Artikelbezeichnung : SMSTB 2,5/12-ST-5,08
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 12
  • Werkstoff des Kontaktes : Kupfer
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1826380

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1826380

Technische Daten
Ausführung Buchsenleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 12-polig
Orientierung abgewinkelt
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
