1826306 | Phoenix Contact

Buchsenleiste, 4-polig, RM 5.08 mm, abgewinkelt, grün, 1826306

Bestellnr.: 63P9018
EAN: 4017918122058
HTN:
1826306
SMSTB 2,5/ 4-ST-5,08
Herstellerserien: SMSTB
1826306 Phoenix Contact Steckverbindersysteme

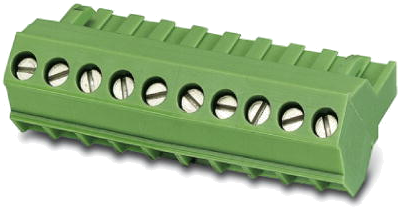

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,6652 € *
Verfügbar in 10 Tagen: 800 Stk. - bei Bestellung heute
Gesamtpreis:
3,67 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
3,6652 €

Leiterplattensteckverbinder SMSTB 2,5/ 4-ST-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 4, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1826306 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : SMSTB 2,5/ 4-ST-5,08
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstrom : 12 A
  • Bemessungsspannung : 320 V
  • Bemessungsstoßspannung : 4 kV
  • Artikelbezeichnung : SMSTB 2,5/ 4-ST-5,08
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 4
  • Werkstoff des Kontaktes : Kupfer
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1826306

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1826306

Technische Daten
Ausführung Buchsenleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 4-polig
Orientierung abgewinkelt
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
