1825717 | Phoenix Contact

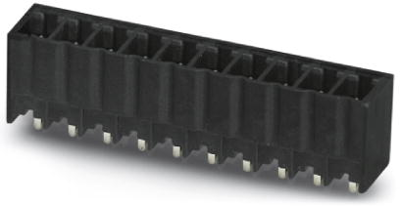

Stiftleiste, 7-polig, RM 3.81 mm, gerade, schwarz, 1825717
Bestellnr.: 63P3335
EAN: 4046356825214
HTN:
1825717
MCV 1,5/ 7-G-3,81 P20 THRR56
Herstellerserien: MCV
Einzelpreis (€ / Stk.)
2,0944 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Leiterplattensteckverbinder MCV 1,5/ 7-G-3,81 P20 THRR56
Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'
Die technischen Merkmale von 1825717 von Phoenix Contact im Überblick
- Produkttypbezeichnung : MCV 1,5/ 7-G-3,81 P20 THRR56
- Länge des Pins : 2 mm
- Kontaktausführung : Stift
- Gehäusefarbe : schwarz
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
- Bemessungsstrom : 8 A
- Bemessungsspannung : 160 V
- Bemessungsstoßspannung : 2.5 kV
- Artikelbezeichnung : MCV 1,5/ 7-G-3,81 P20 THRR56
- Ausführung des elektrischen Anschlusses : THR-Anschluss
- Befestigungsart : THR-Löten
- Art der Verbindung : Leiterplatte zu Kabel
- Art der Banderolierung : Blistergurt (für SMD)
- Anzahl der Steckkontaktreihen : 1
- Anzahl der Steckkontakte : 7
- Werkstoff der Kontaktbeschichtung : Zinn
- Werkstoff des Isolierkörpers : LCP
- Verpackungsart : Rolle
- Verschmutzungsgrad : 2
- Rastermaß der Anschlüsse : 3.81 mm
- Rastermaß des Kontaktes : 3.81 mm
- Steckverbinderausführung : fixierter Steckverbinder
- Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
- Überspannungskategorie : 3
- min. Betriebstemperatur : -40 °C
Weiterführende Links zu Phoenix Contact 1825717
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1825717
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Verriegelung | Nein | |
| Ausführung | Stiftleiste | |
| Anschluss | Lötanschluss | |
| Anzahl der Reihen | 1 | |
| Kontaktart | Stift | |
| Bestückung | bestückt | |
| Nennspannung | 160 V | |
| Anschlussoberfläche | verzinnt | |
| Kontaktoberfläche | verzinnt | |
| Polzahl | 7-polig | |
| Rastermaß | 3.81 mm | |
| Farbe | schwarz | |
| Nennstrom | 8 A | |
| Orientierung | gerade |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366930 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
