1825694 | Phoenix Contact

Stiftleiste, 5-polig, RM 3.81 mm, gerade, schwarz, 1825694

Bestellnr.: 63P3281
EAN: 4046356825191
HTN:
1825694
MCV 1,5/ 5-G-3,81 P20 THRR56
Herstellerserien: MCV

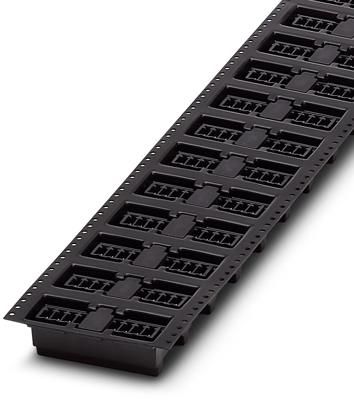

1825694 Phoenix Contact Steckverbindersysteme Bild 1

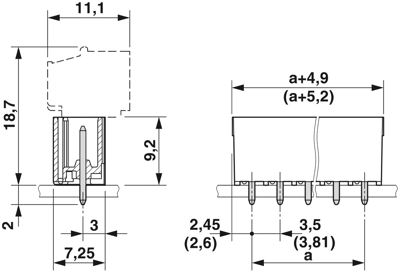

1825694 Phoenix Contact Steckverbindersysteme Bild 2

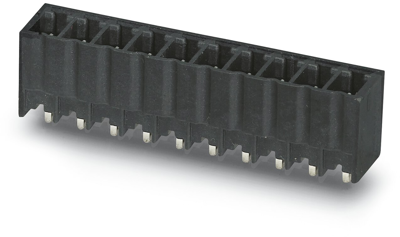

1825694 Phoenix Contact Steckverbindersysteme Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,7136 € *
Verfügbar in 5 Tagen: 2.000 Stk. - bei Bestellung heute
Gesamtpreis:
1,71 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
1,7136 €

Leiterplattensteckverbinder MCV 1,5/ 5-G-3,81 P20 THRR56

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 5, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1825694 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MCV 1,5/ 5-G-3,81 P20 THRR56
  • Länge des Pins : 2 mm
  • Kontaktausführung : Stift
  • Gehäusefarbe : schwarz
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstrom : 8 A
  • Bemessungsspannung : 160 V
  • Bemessungsstoßspannung : 2.5 kV
  • Artikelbezeichnung : MCV 1,5/ 5-G-3,81 P20 THRR56
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : Blistergurt (für SMD)
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 5
  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verpackungsart : Rolle
  • Verschmutzungsgrad : 2
  • Rastermaß der Anschlüsse : 3.81 mm
  • Rastermaß des Kontaktes : 3.81 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1825694

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1825694

Technische Daten
Filter Merkmal Wert
Anschlussoberfläche verzinnt
Kontaktoberfläche verzinnt
Ausführung Stiftleiste
Verriegelung Nein
Rastermaß 3.81 mm
Bestückung bestückt
Farbe schwarz
Nennstrom 8 A
Orientierung gerade
Anschluss Lötanschluss
Nennspannung 160 V
Anzahl der Reihen 1
Kontaktart Stift
Polzahl 5-polig
Logistik
Merkmal Wert
Zolltarifnummer 85366930
Ursprungsland DE
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
