1823781 | Phoenix Contact

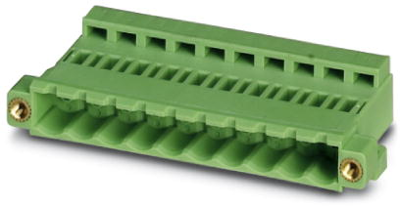

Leiterplattensteckverbinder ICC 2,5/19-STZFD-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 19, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Stiftkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²]: 10A/ICC-MT 0,5-1,0 (3190577); 10A/ICC-MT 0,5-1,0 BA (3190603); 12A/ICC-MT 1,5-2,5 (3190580); 12A/ICC-MT 1,5-2,5 BA (3190593). BA = Bandkontakte

Die technischen Merkmale von 1823781 von Phoenix Contact im Überblick

• Rastermaß der Anschlüsse : 5.08 mm
• Rastermaß des Kontaktes : 5.08 mm
• Werkstoff der Kontaktbeschichtung : Zinn
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 19
• Werkstoff des Kontaktes : Kupfer
• Artikelbezeichnung : ICC 2,5/19-STZFD-5,08
• Ausführung des elektrischen Anschlusses : Crimpanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Bemessungsstrom : 12 A
• Bemessungsstoßspannung : 4 kV
• Bemessungsspannung : 320 V
• Gehäusefarbe : grün
• Kontaktausführung : Stift
• Produkttypbezeichnung : ICC 2,5/19-STZFD-5,08
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• anschließbarer Kabeltyp : Rundkabel
