1823749 | Phoenix Contact

Stiftleiste, 15-polig, RM 5.08 mm, gerade, grün, 1823749

Bestellnr.: 63P1103
EAN: 4017918048600
HTN:
1823749
ICC 2,5/15-STZFD-5,08
Herstellerserien: ICC 2,5
1823749 Phoenix Contact Steckverbindersysteme

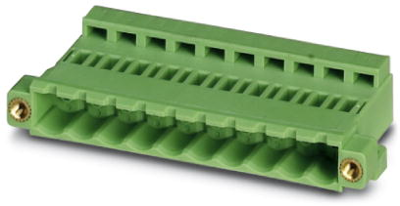

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,6886 € *
Sofort verfügbar: 48 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
4,69 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,6886 €
10 Stk.
4,3197 €
50 Stk.
3,9270 €
100 Stk.
3,5343 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Leiterplattensteckverbinder ICC 2,5/15-STZFD-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 15, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Stiftkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²]: 10A/ICC-MT 0,5-1,0 (3190577); 10A/ICC-MT 0,5-1,0 BA (3190603); 12A/ICC-MT 1,5-2,5 (3190580); 12A/ICC-MT 1,5-2,5 BA (3190593). BA = Bandkontakte

Die technischen Merkmale von 1823749 von Phoenix Contact im Überblick

  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 15
  • Werkstoff des Kontaktes : Kupfer
  • Artikelbezeichnung : ICC 2,5/15-STZFD-5,08
  • Ausführung des elektrischen Anschlusses : Crimpanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsspannung : 320 V
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : ICC 2,5/15-STZFD-5,08
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1823749

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1823749

Technische Daten
Rastermaß 5.08 mm
Kontaktart Stift
Orientierung gerade
Nennstrom 12 A
Anschluss Crimpanschluss
Farbe grün
Nennspannung 320 V
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Ausführung Stiftleiste
Anzahl der Reihen 1
Verriegelung Ja
Polzahl 15-polig
Logistik
Zolltarifnummer 85472000
Ursprungsland PL
Compliance
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
