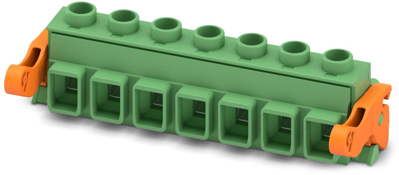

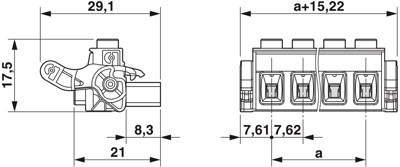

1812801 | Phoenix Contact

Leiterplattensteckverbinder GMSTB 2,5 HCV/ 7-ST-7,62-LR

Leiterplattenstecker, Nennstrom: 16 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 7, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1812801 von Phoenix Contact im Überblick

• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Werkstoff des Isolierkörpers : PA
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Rastermaß des Kontaktes : 7.62 mm
• Rastermaß der Anschlüsse : 7.62 mm
• Werkstoff des Kontaktes : Kupfer
• Anzahl der Steckkontakte : 7
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 1000 V
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Artikelbezeichnung : GMSTB 2,5 HCV/ 7-ST-7,62-LR
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Bemessungsstrom : 16 A
• Bemessungsstoßspannung : 8 kV
• Kontaktausführung : Buchse
• Produkttypbezeichnung : GMSTB 2,5 HCV/ 7-ST-7,62-LR
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• anschließbarer Kabeltyp : Rundkabel
• Überspannungskategorie : 3
