1809899 | Phoenix Contact

Buchsenleiste, 18-polig, RM 5.08 mm, gerade, grün, 1809899

Bestellnr.: 63P6045
EAN: 4017918048037
HTN:
1809899
MSTBC 2,5/18-STZF-5,08
Herstellerserien: MSTBC
1809899 Phoenix Contact Steckverbindersysteme

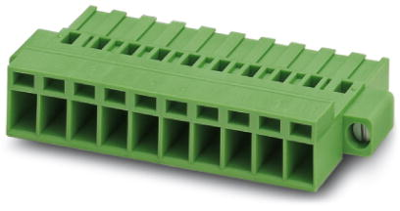

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,0575 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
5,06 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
5,0575 €
10 Stk.
4,6529 €
50 Stk.
4,2364 €
100 Stk.
3,8080 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MSTBC 2,5/18-STZF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 18, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte

Die technischen Merkmale von 1809899 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 18
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Leiterplatte
  • Ausführung des elektrischen Anschlusses : Crimpanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 320 V
  • Artikelbezeichnung : MSTBC 2,5/18-STZF-5,08
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Produkttypbezeichnung : MSTBC 2,5/18-STZF-5,08
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1809899

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1809899

Technische Daten
Ausführung Buchsenleiste
Verriegelung Ja
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Bestückung unbestückt
Polzahl 18-polig
Orientierung gerade
Anschluss Crimpanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85472000
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
