1809860 | Phoenix Contact

Buchsenleiste, 15-polig, RM 5.08 mm, gerade, grün, 1809860

Bestellnr.: 63P6028
EAN: 4017918048006
HTN:
1809860
MSTBC 2,5/15-STZF-5,08
Herstellerserien: MSTBC
1809860 Phoenix Contact Steckverbindersysteme

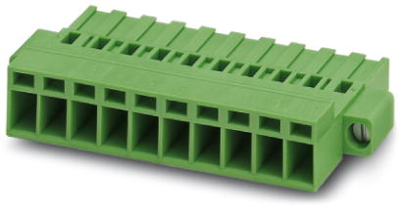

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,3197 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
4,32 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,3197 €
10 Stk.
3,9746 €
50 Stk.
3,6176 €
100 Stk.
3,2606 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MSTBC 2,5/15-STZF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 15, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte

Die technischen Merkmale von 1809860 von Phoenix Contact im Überblick

  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Gehäusefarbe : grün
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : MSTBC 2,5/15-STZF-5,08
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Artikelbezeichnung : MSTBC 2,5/15-STZF-5,08
  • Bemessungsspannung : 320 V
  • Ausführung des elektrischen Anschlusses : Crimpanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Art der Verbindung : Leiterplatte zu Leiterplatte
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 15
  • Werkstoff des Kontaktes : Kupfer
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1809860

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1809860

Technische Daten
Ausführung Buchsenleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung unbestückt
Polzahl 15-polig
Orientierung gerade
Anschluss Crimpanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85472000
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
