1809747 | Phoenix Contact

Buchsenleiste, 3-polig, RM 5.08 mm, gerade, grün, 1809747

Bestellnr.: 63P5967
EAN: 4017918047887
HTN:
1809747
MSTBC 2,5/ 3-STZF-5,08
Herstellerserien: MSTBC
1809747 Phoenix Contact Steckverbindersysteme

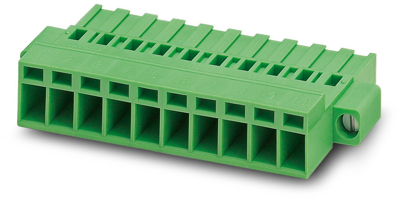

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,3447 € *
Verfügbar in 10 Tagen: 150 Stk. - bei Bestellung heute
Gesamtpreis:
1,34 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,3447 €
10 Stk.
1,2376 €
50 Stk.
1,1305 €
100 Stk.
1,0115 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MSTBC 2,5/ 3-STZF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 3, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte

Die technischen Merkmale von 1809747 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 3
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Leiterplatte
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Crimpanschluss
  • Bemessungsspannung : 320 V
  • Artikelbezeichnung : MSTBC 2,5/ 3-STZF-5,08
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Produkttypbezeichnung : MSTBC 2,5/ 3-STZF-5,08
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1809747

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1809747

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Crimpanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 12 A
Verriegelung Ja
Nennspannung 320 V
Bestückung unbestückt
Ausführung Buchsenleiste
Rastermaß 5.08 mm
Polzahl 3-polig
Logistik
Merkmal Wert
Ursprungsland PL
Zolltarifnummer 85472000
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
