1809145 | Phoenix Contact

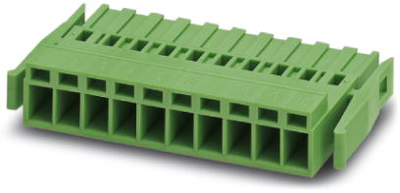

Leiterplattensteckverbinder MSTBC 2,5/12-STZ-5,08-R

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 12, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte

Die technischen Merkmale von 1809145 von Phoenix Contact im Überblick

• Bemessungsstoßspannung : 4 kV
• Bemessungsstrom : 12 A
• Gehäusefarbe : grün
• Kontaktausführung : Buchse
• Produkttypbezeichnung : MSTBC 2,5/12-STZ-5,08-R
• Werkstoff der Kontaktbeschichtung : Zinn
• Rastermaß des Kontaktes : 5.08 mm
• Rastermaß der Anschlüsse : 5.08 mm
• Artikelbezeichnung : MSTBC 2,5/12-STZ-5,08-R
• Ausführung des elektrischen Anschlusses : Crimpanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Bemessungsspannung : 320 V
• Anzahl der Steckkontakte : 12
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Leiterplatte
• Werkstoff des Kontaktes : Kupfer
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• anschließbarer Kabeltyp : Rundkabel
