1809035 | Phoenix Contact

Buchsenleiste, 2-polig, RM 5.08 mm, gerade, grün, 1809035

Bestellnr.: 63P6072
EAN: 4017918047382
HTN:
1809035
MSTBC 2,5/24-ST-5,08
Herstellerserien: MSTBC

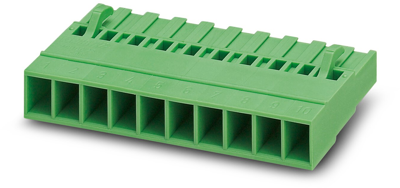

1809035 Phoenix Contact Steckverbindersysteme Bild 1

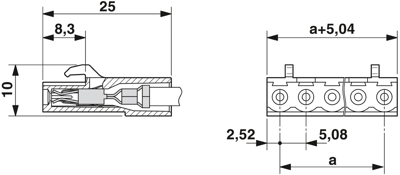

1809035 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,2483 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
4,25 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,2483 €

Leiterplattensteckverbinder MSTBC 2,5/24-ST-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 24, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte

Die technischen Merkmale von 1809035 von Phoenix Contact im Überblick

  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Gehäusefarbe : grün
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : MSTBC 2,5/24-ST-5,08
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Artikelbezeichnung : MSTBC 2,5/24-ST-5,08
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Crimpanschluss
  • Bemessungsspannung : 320 V
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 24
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Leiterplatte
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²

Weiterführende Links zu Phoenix Contact 1809035

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1809035

Technische Daten
Ausführung Buchsenleiste
Verriegelung Nein
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Bestückung unbestückt
Polzahl 2-polig
Orientierung gerade
Anschluss Crimpanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85472000
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
