1803646 | Phoenix Contact

Buchsenleiste, 9-polig, RM 3.81 mm, gerade, grün, 1803646

Bestellnr.: 63P2374
EAN: 4017918045951
HTN:
1803646
MC 1,5/ 9-ST-3,81
Herstellerserien: COMBICON MC 1,5

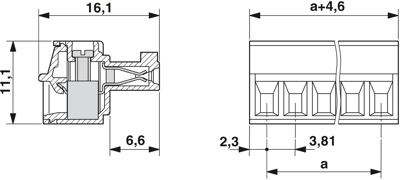

1803646 Phoenix Contact Steckverbindersysteme Bild 1

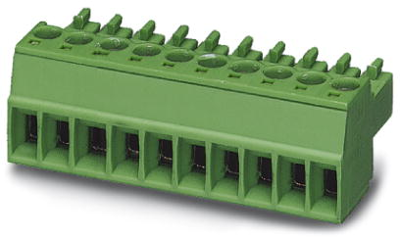

1803646 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,95 € *
Sofort verfügbar: 40 Stk.
Verfügbar in 10 Tagen: 2.211 Stk. - bei Bestellung heute
Gesamtpreis:
5,95 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,95 €

Leiterplattensteckverbinder MC 1,5/ 9-ST-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1803646 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 9
  • Art der Verbindung : Leiterplatte zu Kabel
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MC 1,5/ 9-ST-3,81
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : MC 1,5/ 9-ST-3,81
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1803646

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1803646

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Schraubanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 8 A
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Ausführung Buchsenleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.81 mm
Polzahl 9-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
