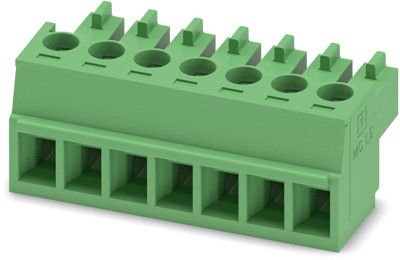

1803620 | Phoenix Contact
Buchsenleiste, 7-polig, RM 3.81 mm, gerade, grün, 1803620
Bestellnr.: 63P2269
EAN: 4017918045937
HTN:
1803620
MC 1,5/ 7-ST-3,81
Herstellerserien: COMBICON MC 1,5
Einzelpreis (€ / Stk.)
6,4855 € *
Sofort verfügbar: 92 Stk.
Verfügbar in 5 Tagen: 8.100 Stk. - bei Bestellung heute
Gesamtpreis:
6,49 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
6,4855 €
10 Stk.
5,9619 €
50 Stk.
5,4264 €
100 Stk.
4,8909 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

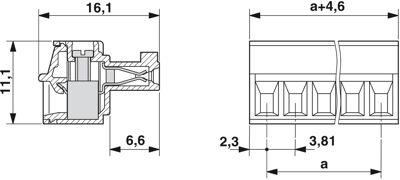

Leiterplattensteckverbinder MC 1,5/ 7-ST-3,81
Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn
Die technischen Merkmale von 1803620 von Phoenix Contact im Überblick
- Werkstoff des Kontaktes : Kupfer
- Anzahl der Steckkontaktreihen : 1
- Anzahl der Steckkontakte : 7
- Art der Verbindung : Leiterplatte zu Kabel
- Ausführung der Gehäuseoberfläche : nicht zutreffend
- Ausführung des elektrischen Anschlusses : Schraubanschluss
- Bemessungsspannung : 160 V
- Artikelbezeichnung : MC 1,5/ 7-ST-3,81
- Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
- Rastermaß des Kontaktes : 3.81 mm
- Rastermaß der Anschlüsse : 3.81 mm
- Werkstoff der Kontaktbeschichtung : Zinn
- Werkstoff des Gehäuses : PA
- Werkstoff des Isolierkörpers : PA
- Kontaktausführung : Buchse
- Produkttypbezeichnung : MC 1,5/ 7-ST-3,81
- Bemessungsstoßspannung : 2.5 kV
- Bemessungsstrom : 8 A
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
- Gehäusefarbe : grün
- min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
- min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
- Überspannungskategorie : 3
- Winkel Kontakt/Leiteranschluss : 180° (horizontal)
- max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
- max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
- anschließbarer Kabeltyp : Rundkabel
- max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
- min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
- min. Betriebstemperatur : -40 °C
Weiterführende Links zu Phoenix Contact 1803620
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1803620
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anschlussoberfläche | verzinnt | |
| Anschluss | Schraubanschluss | |
| Farbe | grün | |
| Bestückung | bestückt | |
| Polzahl | 7-polig | |
| Kontaktart | Buchse | |
| Orientierung | gerade | |
| Verriegelung | Nein | |
| Nennspannung | 160 V | |
| Kontaktoberfläche | verzinnt | |
| Ausführung | Buchsenleiste | |
| Nennstrom | 8 A | |
| Anzahl der Reihen | 1 | |
| Rastermaß | 3.81 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
