1803604 | Phoenix Contact

Buchsenleiste, 5-polig, RM 3.81 mm, gerade, grün, 1803604

Bestellnr.: 63P2158
EAN: 4017918045913
HTN:
1803604
MC 1,5/ 5-ST-3,81
Herstellerserien: COMBICON MC 1,5

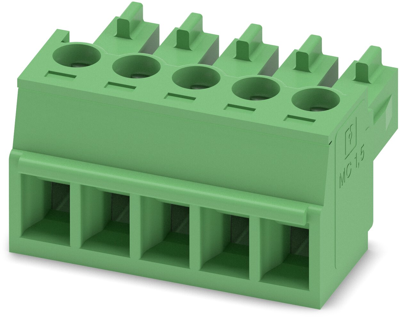

1803604 Phoenix Contact Steckverbindersysteme Bild 1

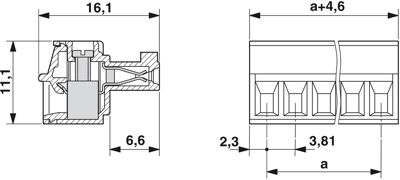

1803604 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,3316 € *
Sofort verfügbar: 160 Stk.
Verfügbar in 10 Tagen: 11.426 Stk. - bei Bestellung heute
Gesamtpreis:
4,33 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,3316 €
10 Stk.
3,7961 €
100 Stk.
3,3439 €
250 Stk.
3,2130 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MC 1,5/ 5-ST-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 5, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1803604 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 5
  • Art der Verbindung : Leiterplatte zu Kabel
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MC 1,5/ 5-ST-3,81
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : MC 1,5/ 5-ST-3,81
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1803604

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1803604

Technische Daten
Filter Merkmal Wert
Kontaktoberfläche verzinnt
Ausführung Buchsenleiste
Rastermaß 3.81 mm
Kontaktart Buchse
Anschluss Schraubanschluss
Farbe grün
Anschlussoberfläche verzinnt
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Anzahl der Reihen 1
Polzahl 5-polig
Orientierung gerade
Nennstrom 8 A
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
