1786909 | Phoenix Contact

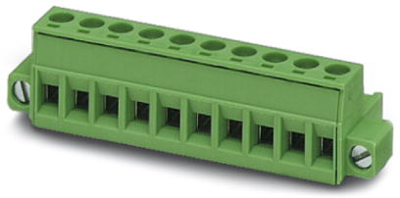

Leiterplattensteckverbinder MSTB 2,5/ 9-STF

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 9, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1786909 von Phoenix Contact im Überblick

• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Bemessungsstrom : 12 A
• Bemessungsstoßspannung : 4 kV
• Kontaktausführung : Buchse
• Produkttypbezeichnung : MSTB 2,5/ 9-STF
• Artikelbezeichnung : MSTB 2,5/ 9-STF
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Bemessungsspannung : 320 V
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 9
• Werkstoff des Kontaktes : Kupfer
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Rastermaß der Anschlüsse : 5 mm
• Rastermaß des Kontaktes : 5 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
• anschließbarer Kabeltyp : Rundkabel
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
